En informática, un bus es el medio físico a través del cual se transfiere información entre los componentes de una computadora, o bien, entre la computadora y sus periféricos. Cuando trabajamos con microcontroladores es habitual encontrarnos con dispositivos que utilizan buses paralelos para comunicarse con el procesador; tal es el caso de los famosos chips HD44780 y KS0108, ambos controladores para pantallas LCD monocromáticas con bus paralelo de 8 bits.
En EAGLE, podemos agrupar las señales que pertenecen a un bus y lograr esquemáticos de mayor calidad y más legibles.
Pasos para agrupar señales utilizando la herramienta bus.
- Utilizando la herramienta “Bus” creamos las lineas que han de representar el bus de datos que comunica a los circuitos integrados. Colocamos la linea del bus cercana a los pines que deseamos conectar.
- Seleccionamos la herramienta “Name” y cambiamos el nombre del bus por uno que nos resulte familiar, en este ejemplo vamos a utilizar el nombre “DATA”.Inmediatamente después del nombre del bus definimos el número de señales que lo conforman, por ejemplo un bus de 8 bits que contendrá señales desde el bit 0 hasta el 7 recibiría el nombre de DATA[0..7]. Este valor es el que colocamos dentro del cuadro de dialogo de la herramienta “Name”.

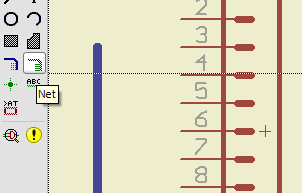

- Seleccionamos la herramienta “Net” que nos permitirá conectar cada uno de los pines del dispositivo al bus de datos.

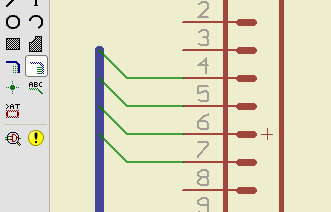

- Teniendo seleccionada la herramienta “Net” hacemos clic sobre la linea azul que representa el bus, se desplegará un menú que contiene las señales del bus, seleccionamos la señal a la cual queremos conectar y luego la llevamos hasta el pin que deseamos.
- Repetimos el procedimiento con las señales restantes.
- Colocamos una etiqueta que nos ayude a visualizar el nombre del bus, hacemos esto utilizando la herramienta “Label”.
- En caso de ser necesario etiquetamos las señales individuales que se desprenden del bus.
